Energijos sistemose,srovės transformatoriaiir įtampos transformatoriai dažniausiai naudojami siekiant užtikrinti saugų ir tikslų srovės ir įtampos matavimą bei valdymą. Nors šių dviejų įrenginių funkcijos sutampa, jų dizainas, veikimo principai ir taikymo scenarijai labai skiriasi.

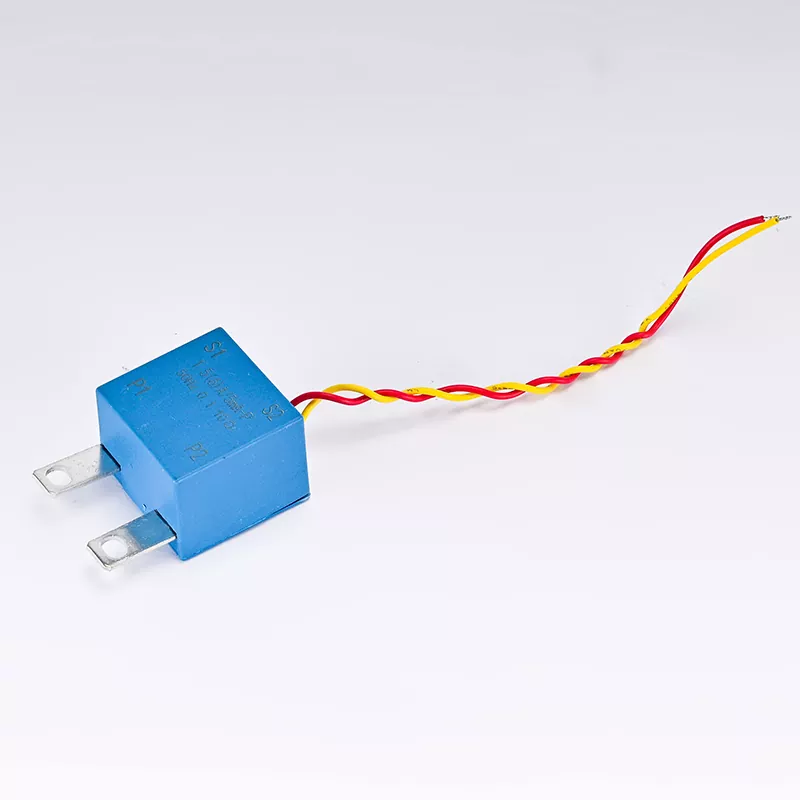

Iš esmės srovės transformatorius (CT) yra įrenginys, kuris dideles sroves paverčia mažomis srovėmis ir veikia remiantis elektromagnetinės indukcijos principu. Energijos sistemose CT dažnai naudojami didelėms srovėms matuoti, siekiant apsaugoti ir valdyti grandines. Pirminė CT apvija yra tiesiogiai nuosekliai prijungta grandinėje, o antrinė apvija yra prijungta prie matavimo prietaiso arba apsaugos įtaiso. Srovei einant per pirminę pusę, antrinėje pusėje susidaro atitinkama srovė pagal elektromagnetinės indukcijos principą. Įtampos transformatorius (VT) – aukštą įtampą paverčiantis žema įtampa, taip pat pagrįstas elektromagnetinės indukcijos principu. VT naudojami aukštai įtampai elektros sistemose matuoti, siekiant užtikrinti saugumą ir tikslumą. Pirminė VT apvija yra prijungta lygiagrečiai grandinėje, o antrinė apvija yra prijungta prie matavimo prietaiso arba apsaugos įtaiso. Kai pirminėje pusėje yra įtampa, pagal elektromagnetinės indukcijos principą antrinėje pusėje sukuriama atitinkama įtampa.
Abu turi skirtingus matavimo tikslus.Srovės transformatoriaidaugiausia naudojami srovei matuoti elektros sistemų stebėjimui ir apsaugai. Jie gali būti naudojami srovės matavimui, energijos apskaitai, apsaugai nuo trumpojo jungimo ir apsaugai nuo perkrovos. CT išėjimo srovė paprastai yra standartizuota iki 5 amperų arba 1 ampero, kad būtų suderinama su standartiniais matavimo prietaisais ir apsaugos įtaisais.
Įtampos transformatoriai daugiausia naudojami įtampai matuoti elektros sistemų stebėjimui ir apsaugai. Jie gali būti naudojami įtampos matavimui, energijos apskaitai, izoliacijos stebėjimui ir apsaugai nuo viršįtampių. VT išėjimo įtampa paprastai yra standartizuota iki 100 voltų arba 100/√3 voltų, kad būtų suderinama su standartiniais matavimo prietaisais ir apsaugos įtaisais.
Abu turi skirtingus dizaino akcentus. Projektuodami srovės transformatorius reikia atsižvelgti į srovės saugumą. Kadangi CT yra tiesiogiai nuosekliai sujungti grandinėje, jie turi atlaikyti trumpojo jungimo srovę grandinėje. Pirminė CT pusė paprastai yra suprojektuota su didesniu skerspjūvio plotu, siekiant sumažinti atsparumą ir šilumos nuostolius, kartu užtikrinant saugų veikimą trumpojo jungimo sąlygomis.
Projektuodami įtampos transformatorius reikia atsižvelgti į įtampos saugą. Kadangi VT grandinėje yra sujungti lygiagrečiai, jie turi atlaikyti per didelę įtampą grandinėje. Paprastai tarp pirminės ir antrinės VT pusių yra didelė izoliacijos stiprio izoliacija, kad būtų užtikrintas saugus veikimas aukštos įtampos sąlygomis. Taikymo srityje srovės transformatoriai plačiai naudojami įvairiose elektros energijos sistemos grandyse, įskaitant elektrines, pastotes ir skirstomuosius tinklus. Jie gali būti montuojami ant įrangos, tokios kaip perdavimo linijos, transformatoriai ir varikliai, kad būtų galima stebėti ir apsaugoti šią įrangą nuo perkrovų ir trumpųjų jungimų. Įtampos transformatoriai taip pat plačiai naudojami įvairiose elektros energijos sistemos grandyse, ypač tais atvejais, kai reikia matuoti ir valdyti aukštą įtampą. Jie gali būti montuojami pastotėse ir skirstomuosiuose tinkluose, kad būtų galima stebėti ir apsaugoti elektros sistemas nuo per didelės įtampos ir izoliacijos gedimų.
Kalbant apie klaidą,srovės transformatoriusklaida daugiausia atsiranda dėl magnetinio prisotinimo ir antrinės šoninės apkrovos. Siekiant sumažinti paklaidą, KT paprastai yra suprojektuotas su didesniu magnetiniu pralaidumu ir mažesniu antriniu šoniniu pasipriešinimu. CT tikslumas paprastai yra nuo 0,2% iki 0,5%, o to pakanka daugeliui elektros energijos tiekimo sistemų. Įtampos transformatoriaus paklaida daugiausia atsiranda dėl magnetinio prisotinimo ir antrinės apkrovos, taip pat izoliacijos nuostolių tarp pirminės ir antrinės pusės. Siekiant sumažinti paklaidą, VT paprastai projektuojamas su dideliu magnetiniu pralaidumu ir maža antrine varža, taip pat naudojamos didelio izoliacijos stiprumo medžiagos. VT tikslumas paprastai yra nuo 0,2% iki 0,5%, o to pakanka daugeliui elektros energijos tiekimo sistemų.
Kalbant apie techninės priežiūros patikros reikalavimus, srovės transformatoriaus priežiūra dažniausiai apima pirminės ir antrinės pusės jungčių patikrinimą ir įsitikinimą, kad CT nėra magnetiškai prisotintas ar pažeistas. KT kalibravimas paprastai atliekamas po montavimo ir reguliarios priežiūros metu, siekiant užtikrinti matavimo tikslumą. Įtampos transformatoriaus techninę priežiūrą paprastai sudaro pirminės ir antrinės pusės jungčių patikrinimas ir įsitikinimas, kad VT nėra magnetiškai prisotintas ar pažeistas. Norint užtikrinti matavimo tikslumą, VT kalibravimas paprastai atliekamas po montavimo ir reguliarios priežiūros metu.
